PCIe 확장 모듈

 컨트롤러: 힐셔 넷X100

 프로토콜: 프로피버스 DP V1

 신호 인터페이스: Iso.RS-485, Rxd/TXD-P, Rxd/TXD-N

 속도: 9.6kbps ~ 12Mbps

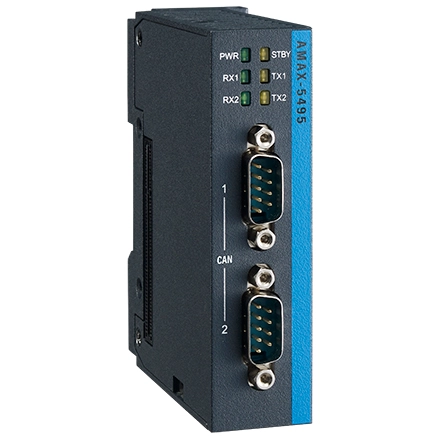

PCIe 확장 모듈

 2채널 CAN 포트

 CAN2.0B를 지원하며 CAN2.0A와 호환됩니다

 데이터 전송 속도: 1Mbits/s

 2,500VDC의 광학 절연 보호로 시스템 신뢰성 보장

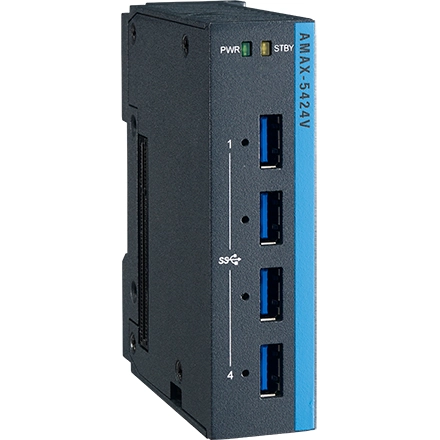

PCIe 확장 모듈

 PCIexpress 기본 사양, 개정판 2.0을 준수하는 호스트 버스 4레인 Gen 2.0 PCIe 인터페이스

 컨트롤러 호스트 컨트롤러 — 프레스코 FL1100은 USB 3.0 사양 및 인텔® xHCI 사양, 개정 1.0을 준수합니다.

 맥스.전류: 포트당 최대 1500mA

 데이터 전송 속도: 초고속 (5.0Gbps), 고속 (480.0Mbps), 최고 속도 (12.0Mbps), 저속 (1.5Mbps)

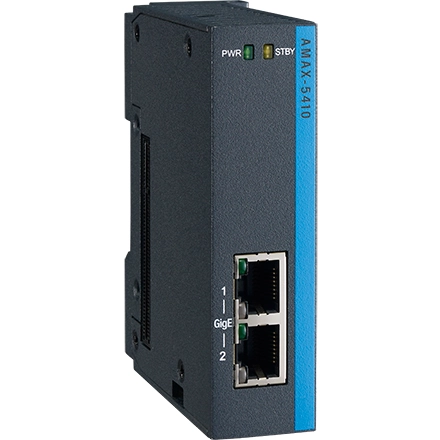

PCIe 확장 모듈

 호환성: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE802.3x, IEEE802.3AF

 속도: 10/100/1000Mbps

 포트 수: 2기가비트 이더넷 미디어 액세스 제어 (MAC) 및 물리 계층 (PHY) 포트

 입력 전압: WISE-5000 CPU 모듈에서 직접 24VDC 연결

 출력 PoE 전력: 48VDC PoE 전원 출력, 포트당 15.4W, 총 최대 20W

PCIe 확장 모듈

 호환성: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE802.3x, IEEE802.3AF

 속도: 10/100/1000Mbps

 포트 수: 2기가비트 이더넷 미디어 액세스 제어 (MAC) 및 물리 계층 (PHY) 포트

 입력 전압: WISE-5000 CPU 모듈에서 직접 24VDC 연결

PCIe 확장 모듈

 데이터 비트: 5, 6, 7, 8

 스톱 비트: 1, 1.5, 2

 패리티: 없음, 짝수, 홀수

 전송 속도: 50비트 ~ 230.4킬로바이트의 전송 속도

 데이터 신호: RS-232: TxD, RxD, GND RS-422: Tx+, Tx-, Rx+, RXRS-485: 데이터+, 데이터-

 FIFO: 256바이트

 흐름 제어: 제온/오프

PCIe 확장 모듈

 인터페이스: 풀 사이즈 미니 PCI 익스프레스 2.0

 SIM 카드 슬롯: 나노 SIM 카드

 안테나: 상단에 1x SMA 구멍

디지털 I/O

 오버플로우/언더플로우 감지

 래치 카운터 값

 카운터 값 재설정

 카운터 값 설정

 입력 필터

 위치 비교 출력

 A/B 위상 입력의 복귀

 주파수 측정 (펄스 입력)

디지털 I/O

 인코더 유형: SSI (바이너리/그레이 코드)

 래치 카운터 값

 콤퍼레이터 *2

 트리거 출력 비교*2

디지털 I/O

 정밀하고 확정적인 디지털 출력

 2ch 타임스탬프 디지털 출력

 타임스탬프 해상도: 1ns

 동기화된 디지털 출력

디지털 I/O

 정밀하고 확정적인 디지털 입력

 2ch 타임스탬프 디지털 입력

 6채널 일반 디지털 입력

 타임스탬프 해상도: 1ns

 라이징 엣지 및 폴링 엣지 DI 래치

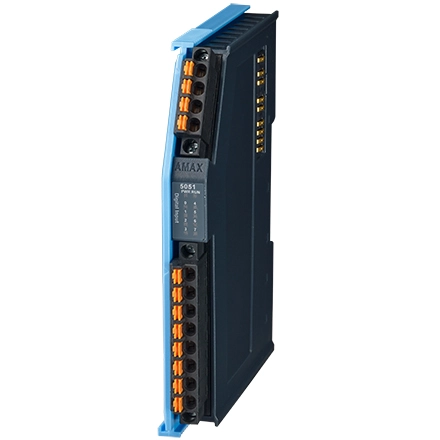

디지털 I/O

 채널: 8

 디지털 입력: 건식 접점 로직 레벨 1: ISO.GND에 가깝습니다. 로직 레벨 0: 개방; 습식 접점 정격 전압: 24VDC; 로직 레벨 1:10 ~ 30 VDC; 로직 레벨 1:10 ~ 30 VDC; 로직 레벨 0:3 ~ 3 VDC

 입력 지연: 로직 레벨 0에서 1까지: 4ms; 로직 레벨 1에서 0까지: 4ms

 디지털 필터: 3ms

디지털 I/O

 채널: 8 (싱크 타입)

 전압 등급: 10~30VDC

 정격 전류 출력: “1" 신호에서 채널당 0.3A

 누설 전류: 신호 “0"에서 채널당 25μA

 출력 지연: 로직 레벨 0에서 1까지: 10μs; 로직 레벨 1에서 0까지: 100μs

디지털 I/O

 채널: 8 (소스 유형)

 전압 등급: 10~30VDC

 정격 전류 출력: “1" 신호에서 채널당 0.5A

 누설 전류: 신호 “0"에서 채널당 10μA

 출력 지연: 로직 레벨 0에서 1까지: 150μs; 로직 레벨 1에서 0까지: 2ms

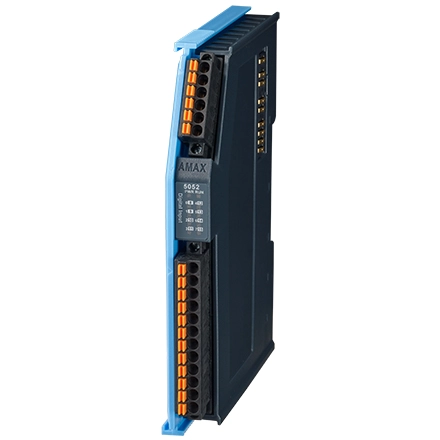

디지털 I/O

 채널: 16개

 디지털 입력, 건식 접점, 로직 레벨 1: ISO.GND에 가까움, 로직 레벨 0: 개방형, 습식 접점, 정격 전압: 24VDC, 로직 레벨 1:10 ~ 30 VDC, 로직 레벨 0: -3~3 VDC

 입력 지연: 로직 레벨 0에서 1까지: 4ms; 로직 레벨 1에서 0까지: 4ms

 디지털 필터: 3ms

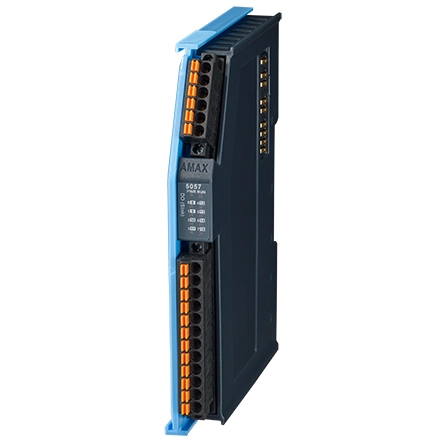

디지털 I/O

 채널: 16 (싱크 타입)

 전압 등급: 10~30V 직류

 정격 전류 출력: 신호 “1"에서 채널당 0.3A

 누설 전류: 신호 “0"에서 채널당 25μA

 출력 지연: 로직 레벨 0에서 1:10 μs까지; 로직 레벨 1에서 0까지: 100μs
