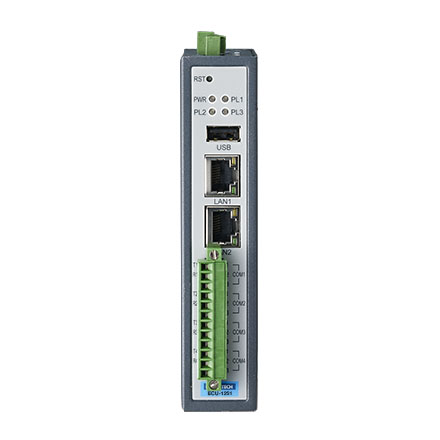

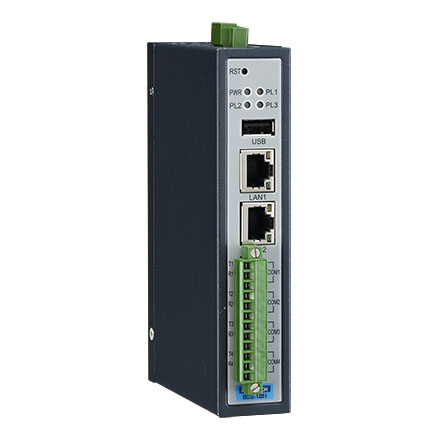

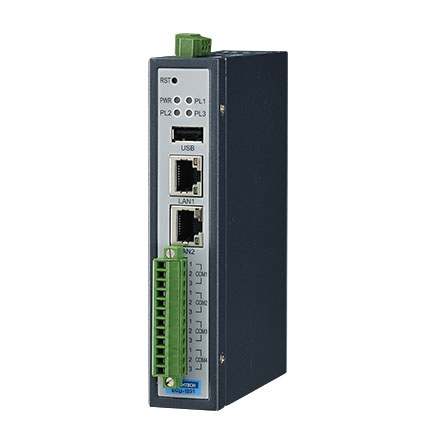

스탠드 마운트 RISC 기반 산업용 통신 게이트웨이 (ECU-1000 Series)
TI Cortex A8, 800MHz 및 DDR3L 256MB RAM
1 x 마이크로-SD 슬롯
4 x RS-232/485 절연직렬 포트 및 2 x 10/100 Base-T 이더넷 포트
WIFI/3G/GPRS/4G용 1 x Mini-PCIe
원격 온라인 모니터링을 위한 웹 서비스 지원
데이터 로거 포함된 SD 카드 및 온라인 펌웨어 업데이트 지원
Modbus, IEC-60870-101/104 프로토콜 지원
RED 준수
작동 온도 -40~70°C
ㅣ제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ECU-1251TL-R10AAE | ECU-1251TL-R10ABE | |
환경 | 작동 온도 | -40~70 °C (-40~158 °F) | -40~70 °C (-40~158 °F) |
상대 습도 | 5~95% RH (non-condensing) | 5~95% RH (non-condensing) | |
보관 온도 | -40~85 °C (-40~185 °F) | -40~85 °C (-40~185 °F) | |
이더넷 | 스피드 | 10/100 Mbps | 10/100 Mbps |
확장 기능 | 인터페이스 | 1 x Full-size mini PCIe 2.0 | 1 x Full-size mini PCIe 2.0 |
심카드 슬롯 | Nano SIM card | Nano SIM card | |
일반 | 접지 보호 | Chassis grounding | Chassis grounding |
프로그래밍 언어 | Linux C | Linux C | |
프로토콜 | OPC-UA Client & Server, DNP3.0 Client & Server, IEC-60870-5-104 Master & Slave, IEC-60870-5-101 Slave, Modbus RTU/TCP Master & Slave, BACNet/IP Server | OPC-UA Client & Server, DNP3.0 Client & Server, IEC-60870-5-104 Master & Slave, IEC-60870-5-101 Slave, Modbus RTU/TCP Master & Slave, BACNet/IP Server | |
하드웨어 | 자격증 | CE, FCC class A | CE, FCC class A |
중앙처리장치 | TI Cortex A8, 800MHz | TI Cortex A8, 800MHz | |
확장 | 1 x Full-size mPCIe slot | 1 x Full-size mPCIe slot | |
LED 인디케이터 | PWR, RUN / ERROR, TX1, RX1, TX2, RX2, Program | PWR, RUN / ERROR, TX1, RX1, TX2, RX2, Program | |
메모리 | DDR3L 256MB | DDR3L 256MB | |
OS 지원 | Linux | Linux | |
전원 입력 | 10~30 VDC | 10~48 VDC | |
스토리지 | 1 x 1GB Micro-SD card | 1 x 1GB Micro-SD card | |
워치독 타이머 | 15~255 s | 15~255 s | |
I/O 인터페이스 | 확장 | 1 x Full-size mPCIe Slot | 1 x Full-size mPCIe Slot |
LAN 포트 | 2 x 10/100 Mbps | 2 x 10/100 Mbps | |
전원 커넥터 | 1 x 3-Pin Terminal Block | 1 x 3-Pin Terminal Block | |
직렬 포트 | 4 x RS-232/485 (Terminal Block) | 4 x RS-232/485 (Terminal Block) | |
USB 포트 | 1 x USB 2.0 | 1 x USB 2.0 | |
기계식 | 치수 (폭 x 높이 x 깊이) | 140 x 30 x 96.5 mm | 140 x 30 x 96.5 mm |
인클로저 | SECC | SECC | |
폼 팩터 | Passive Cooling and Front Accessible | Passive Cooling and Front Accessible | |
마운팅 | Wall, DIN-rail | Wall, DIN-rail | |
전력 요구 사항 | 입력 전압 | 10~30 VDC | 10~30 VDC |
시리얼 커뮤니케이션 | 전송 속도 (bps) | 50 bps~115.2 kbps | 50 bps~115.2 kbps |
데이터 신호 | RS-232: TxD, RxD, GND RS-485: Data+, Data- | RS-232: TxD, RxD, GND RS-485: Data+, Data- | |
무선 커뮤니케이션 | 표준 (기술) | WIFI, LTE | WIFI, LTE |
