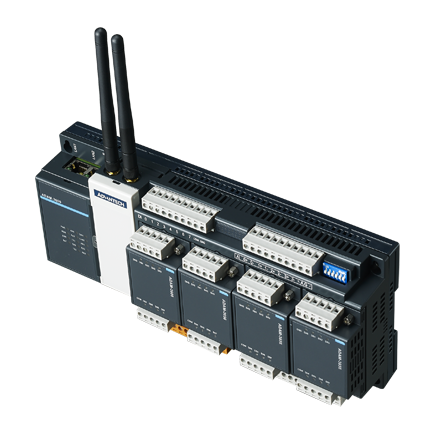

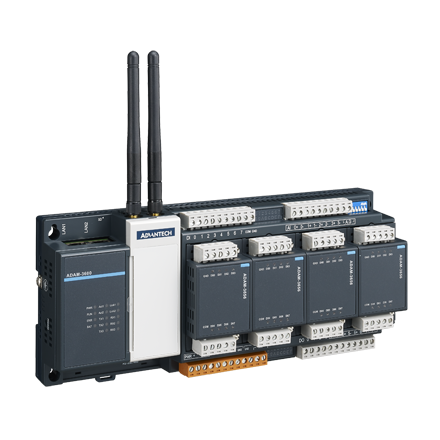

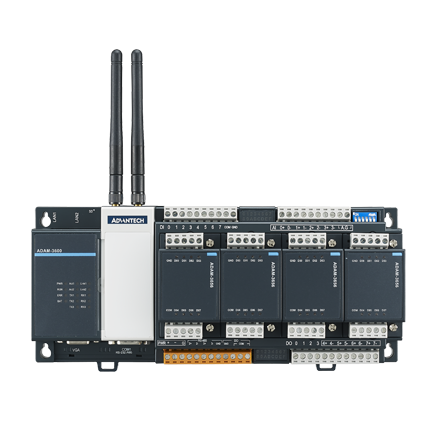

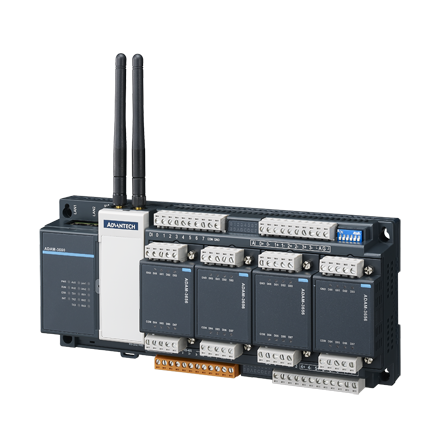

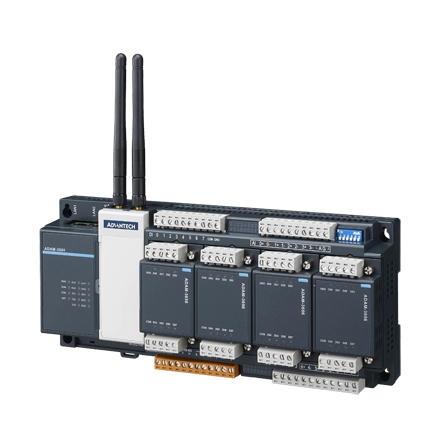

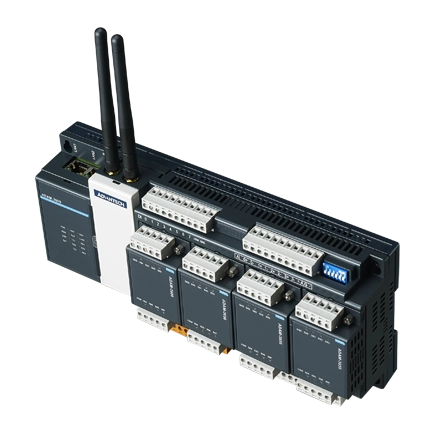

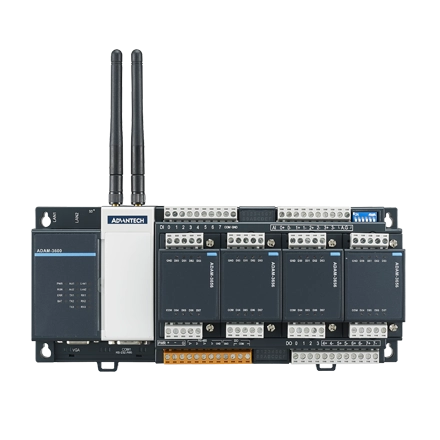

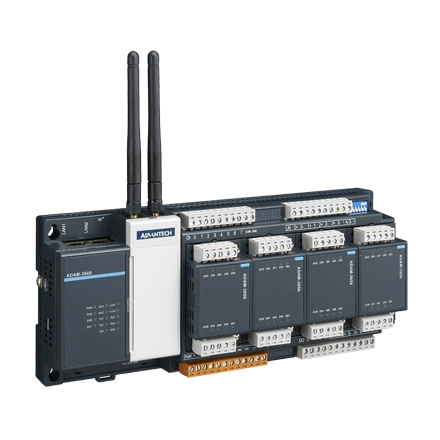

지능형 RTU(원격 터미널 장치) : ADAM-3600
도메인에 초점을 맞춘 온보드 IO -8AI / 8DI / 4DO
4슬롯 I/O 확장을 통한 높은 I/O 유연성
Modbus & DNP3 프로토콜
IEC 61131-3 및 C 프로그래밍 언어
작동 온도 -40~70°C
Zigbee/ Wi-Fi/ 3G/ 4G/ GPRS를 위한 다양한 무선 옵션
고성능 CPU Cortex A8 600MHz
Low Power DDR3L 256MB RAM
임베디드 실시간 리눅스 커널
ㅣ제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ADAM-3600-C2GL1A1E | |
아날로그 입력 | 채널 | 8 |
입력 범위 | ±10 V, ±2.5 V, 0~20 mA, 4~20 mA | |
아이솔레이션 보호 | 2,000 VDC | |
입력 유형 | V, mA | |
해상도 (비트) | 16-bit | |
디지털 입력 | 채널 | 8 |
디지털 필터 | 3 ms | |
입력 전압 | Wet Contact Logic Level 0: 0~+5 V Logic Level 1: +11~30V | |
아이솔레이션 보호 | 2,000 VDC | |
디지털 출력 | 채널 | 4 |
아이솔레이션 보호 | 2,000 VDC | |
전압 등급 | 8~30 VDC | |
환경 | 절연 전압 | 2,000 VDC |
작동 온도 | -40~70 °C (-40~158 °F) | |
상대 습도 | 5~95% RH (non-condensing) | |
보관 온도 | -40~85 °C (-40~185 °F) | |
이더넷 | 스피드 | 10/100 Mbps |
확장 기능 | 인터페이스 | 1 x Full-size mini PCIe 2.0 |
심카드 슬롯 | Nano SIM card | |
일반 | 프로토콜 | IEC61131-3&C |
하드웨어 | 자격증 | CE, FCC class A |
중앙처리장치 | Cortex-A8 AM3352 | |
확장 | 1 x Full-size mPCIe Slot, 1 x Half-size mPCIe Slot | |
I/O | 1 x RS232/485, 2 x RS485, 1 x USB 2.0, 2 x LAN,1 x VGA | |
LAN | 2 x 10/100 Mbps | |
LED 인디케이터 | PWR, RUN / ERROR,TX1, RX1, TX2, RX2, I/O | |
메모리 | 256MB, Battery Backup RAM 32K | |
OS 지원 | Linux | |
전력 소비량 | 5 W @ 24 VDC | |
전원 입력 | 10~30 VDC | |
스토리지 | 1GB MicroSD card, SD card slot (optional) | |
비디오 포트 | VGA | |
I/O 인터페이스 | 디스플레이 | 1 x VGA |
확장 | 1 x Full-size mPCIe Slot, 1 x Half-size mPCIe Slot | |
전원 커넥터 | 1 x 12-Pin Terminal Block | |
직렬 포트 | 1 x RS-232/485 (DB9), 2 x RS-485 (Terminal Block) | |
USB 포트 | 1 x USB 2.0 | |
절연 디지털 입력 | 채널 | 8 |
시리얼 커뮤니케이션 | 데이터 신호 | RS-232: TxD, RxD, GND RS-485: Data+, Data- |
무선 커뮤니케이션 | 표준 (기술) | WIFI, LTE |
ㅣ제품사양
<모바일 이용 시 좌우로 슬라이드해서 보세요>
제품 종류 | ADAM-3600-C2GL1A1E | |
아날로그 입력 | 채널 | 8 |
입력 범위 | ±10 V, ±2.5 V, 0~20 mA, 4~20 mA | |
아이솔레이션 보호 | 2,000 VDC | |
입력 유형 | V, mA | |
해상도 (비트) | 16-bit | |
디지털 입력 | 채널 | 8 |
디지털 필터 | 3 ms | |
입력 전압 | Wet Contact Logic Level 0: 0~+5 V Logic Level 1: +11~30V | |
아이솔레이션 보호 | 2,000 VDC | |
디지털 출력 | 채널 | 4 |
아이솔레이션 보호 | 2,000 VDC | |
전압 등급 | 8~30 VDC | |
환경 | 절연 전압 | 2,000 VDC |
작동 온도 | -40~70 °C (-40~158 °F) | |
상대 습도 | 5~95% RH (non-condensing) | |
보관 온도 | -40~85 °C (-40~185 °F) | |
이더넷 | 스피드 | 10/100 Mbps |
확장 기능 | 인터페이스 | 1 x Full-size mini PCIe 2.0 |
심카드 슬롯 | Nano SIM card | |
일반 | 프로토콜 | IEC61131-3&C |
하드웨어 | 자격증 | CE, FCC class A |
중앙처리장치 | Cortex-A8 AM3352 | |
확장 | 1 x Full-size mPCIe Slot, 1 x Half-size mPCIe Slot | |
I/O | 1 x RS232/485, 2 x RS485, 1 x USB 2.0, 2 x LAN,1 x VGA | |
LAN | 2 x 10/100 Mbps | |
LED 인디케이터 | PWR, RUN / ERROR,TX1, RX1, TX2, RX2, I/O | |
메모리 | 256MB, Battery Backup RAM 32K | |
OS 지원 | Linux | |
전력 소비량 | 5 W @ 24 VDC | |
전원 입력 | 10~30 VDC | |
스토리지 | 1GB MicroSD card, SD card slot (optional) | |
비디오 포트 | VGA | |
I/O 인터페이스 | 디스플레이 | 1 x VGA |
확장 | 1 x Full-size mPCIe Slot, 1 x Half-size mPCIe Slot | |
전원 커넥터 | 1 x 12-Pin Terminal Block | |
직렬 포트 | 1 x RS-232/485 (DB9), 2 x RS-485 (Terminal Block) | |
USB 포트 | 1 x USB 2.0 | |
절연 디지털 입력 | 채널 | 8 |
시리얼 커뮤니케이션 | 데이터 신호 | RS-232: TxD, RxD, GND RS-485: Data+, Data- |
무선 커뮤니케이션 | 표준 (기술) | WIFI, LTE |
